PCB cứng nhắc nhiều lớp

PCB cứng-linh hoạt nhiều lớp được thiết kế cho các sản phẩm điện tử yêu cầu cấu trúc nhỏ gọn, định tuyến phức tạp, khả năng kết nối đáng tin cậy và hiệu suất ổn định trong không gian hạn chế. Nó kết hợp nhiều lớp mạch cứng với các phần mạch linh hoạt, cho phép bo mạch có thể gập, uốn cong và kết nối các vùng chức năng khác nhau mà không cần sử dụng nhiều dây cáp hoặc đầu nối riêng biệt. Cấu trúc này được sử dụng rộng rãi trong các thiết bị y tế, thiết bị điện tử ô tô, hệ thống hàng không vũ trụ, thiết bị điều khiển công nghiệp, mô-đun máy ảnh, cảm biến, thiết bị đeo, sản phẩm truyền thông và mô-đun điện tử mật độ cao.

Đối với khách hàng, mối quan tâm chính không chỉ là liệu bo mạch có thể được sản xuất hay không mà còn là liệu cấu trúc nhiều lớp có thể duy trì ổn định sau khi cán, uốn, lắp ráp và vận hành lâu dài hay không. Các vấn đề thường gặp bao gồm độ phức tạp xếp chồng lên nhau, độ lệch trở kháng, mất tín hiệu, đăng ký lớp kém, nứt chuyển tiếp uốn cong- cứng nhắc, độ mỏi của đồng, sự tách lớp, chi phí sản xuất cao và chất lượng lô không ổn định.

Của chúng tôiMạch cứng nhiều lớp-Mạch linh hoạtcác giải pháp được phát triển để giúp khách hàng giải quyết những thách thức này. Chúng tôi tập trung vào việc đánh giá-xếp chồng, lựa chọn vật liệu, hỗ trợ định tuyến mật độ- cao, độ tin cậy khi uốn cong, kiểm soát khu vực chuyển tiếp, kiểm tra nghiêm ngặt và tính nhất quán từ nguyên mẫu-đến{4}}sản xuất. Mục tiêu là giúp khách hàng đạt được giải pháp PCB nhỏ gọn, đáng tin cậy và có thể sản xuất được cho các ứng dụng đòi hỏi khắt khe.

Nhiều khách hàng chọn PCB-flex cứng nhiều lớp vì sản phẩm của họ có không gian hạn chế nhưng lại yêu cầu nhiều đường dẫn tín hiệu, kết nối nguồn, cảm biến, đầu nối hoặc các thành phần-bước tốt. Định tuyến mật độ-cao cho phép tích hợp các mạch phức tạp hơn vào diện tích bo mạch nhỏ hơn, khiến nó phù hợp với các mô-đun điện tử nhỏ gọn.

Tuy nhiên, việc định tuyến mật độ- cao cũng tạo ra nhiều thách thức. Nếu độ rộng dòng, khoảng cách, thông qua cấu trúc và căn chỉnh lớp không được kiểm soát đúng cách, bảng mạch có thể phải đối mặt với hiện tượng đoản mạch, hở mạch, biến đổi trở kháng hoặc năng suất sản xuất thấp. Đối với các thiết kế có BGA, IC cao độ, cảm biến hoặc mô-đun giao tiếp, khả năng sản xuất phải phù hợp với yêu cầu thiết kế.

Một sự đáng tin cậyTấm cứng nhiều lớp-Bảng mạch PCB linh hoạtnên cân bằng mật độ định tuyến, tính khả thi của sản xuất, chất lượng tín hiệu và độ tin cậy cơ học. Bộ phận hỗ trợ kỹ thuật của chúng tôi có thể giúp xem xét các rủi ro về bố cục, thông qua vị trí, định tuyến vùng linh hoạt, cân bằng đồng và các khu vực chuyển tiếp trước khi sản xuất.

Tính toàn vẹn của tín hiệu là mối quan tâm chính đối với các ứng dụng PCB linh hoạt cứng nhắc nhiều lớp. Các sản phẩm như dụng cụ y tế, cảm biến ô tô, mô-đun máy ảnh, thiết bị điện tử hàng không vũ trụ, mô-đun truyền thông và hệ thống điều khiển công nghiệp thường yêu cầu truyền tín hiệu ổn định. Bất kỳ sự biến dạng, nhiễu, mất tín hiệu hoặc trở kháng không khớp nào đều có thể ảnh hưởng đến hiệu suất của sản phẩm.

Cấu trúc-linh hoạt cứng nhắc có thể giúp giảm hiện tượng mất tín hiệu liên quan đến đầu nối-vì chúng tích hợp kết nối linh hoạt trực tiếp vào bo mạch. Tuy nhiên, thiết kế vẫn phải kiểm soát độ dài định tuyến, tham chiếu mặt đất, cấu trúc xếp chồng, vật liệu điện môi và đường chuyển tiếp giữa các khu vực cứng và linh hoạt.

Đối với các ứng dụng-nhạy cảm với tín hiệu, khách hàng thường muốn biết liệu nhà sản xuất có thể hỗ trợ việc xem xét-xếp chồng, kiểm soát trở kháng, định tuyến cặp vi sai và sản xuất nhất quán hay không. Bằng cách xem xét thiết kế sớm, rủi ro tín hiệu tiềm ẩn có thể được giảm bớt trước khi bo mạch đi vào sản xuất.

Trở kháng được kiểm soát thường được yêu cầu đối với các ứng dụng-tốc độ cao, RF, truyền thông, hình ảnh, cảm biến và truyền dữ liệu. Trong PCB-flex cứng nhiều lớp, việc kiểm soát trở kháng có thể khó khăn hơn vì đường dẫn tín hiệu có thể đi qua cả khu vực cứng và linh hoạt. Độ dày vật liệu, hằng số điện môi, độ dày đồng, chiều rộng vết, khoảng cách và các lớp tham chiếu đều ảnh hưởng đến trở kháng cuối cùng.

Khách hàng thường quan tâm đến việc liệu các giá trị trở kháng có thể duy trì nhất quán giữa các lô hay không. Một biến thể nhỏ về vật liệu hoặc sự xếp chồng-có thể ảnh hưởng đến hiệu suất tín hiệu. Do đó, các yêu cầu về trở kháng phải được xác định rõ ràng trước khi sản xuất và việc xếp chồng-cần được xem xét dựa trên trở kháng mục tiêu.

Kiểm soát trở kháng thích hợp giúp khách hàng cải thiện độ tin cậy của tín hiệu và giảm sự biến đổi hiệu suất trong các sản phẩm điện tử có yêu cầu cao.

Tiết kiệm không gian là một trong những ưu điểm mạnh nhất của PCB linh hoạt{0}}cứng nhắc nhiều lớp. Trong nhiều thiết bị nhỏ gọn, nhiều bo mạch cứng được kết nối bằng cáp hoặc đầu nối chiếm quá nhiều không gian và làm tăng độ phức tạp của việc lắp ráp. Thiết kế-linh hoạt cứng nhắc tích hợp các kết nối này vào một cấu trúc bảng mạch, cho phép mạch có thể gập lại hoặc lắp vừa vào vỏ sản phẩm chật hẹp.

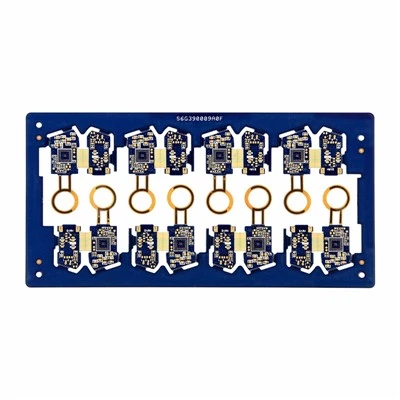

Điều này đặc biệt hữu ích cho các thiết bị y tế, thiết bị điện tử đeo được, mô-đun máy ảnh, hệ thống hàng không vũ trụ, thiết bị điện tử ô tô và cảm biến mật độ- cao. Khách hàng có thể sử dụng các khu vực cố định để gắn linh kiện và các khu vực linh hoạt để kết nối, giúp đạt được thiết kế sản phẩm nhỏ gọn hơn.

Điểm khó khăn chính của khách hàng là chức năng của sản phẩm ngày càng tăng trong khi không gian trống vẫn còn hạn chế. PCB linh hoạt{1}}cứng nhắc nhiều lớp giúp giải quyết vấn đề này bằng cách kết hợp định tuyến mật độ-cao với cài đặt linh hoạt.

Giảm đầu nối



Đầu nối và cáp là nguồn phổ biến gây ra rủi ro về độ phức tạp trong lắp ráp và độ tin cậy. Chúng chiếm không gian, tăng thêm chi phí, yêu cầu cài đặt thủ công và có thể gây ra sự cố tiếp xúc sau khi rung, di chuyển, độ ẩm hoặc sử dụng{1}}lâu dài. Đối với các ứng dụng có độ tin cậy cao, việc giảm bớt đầu nối có thể giúp cải thiện độ ổn định của sản phẩm.

PCB cứng-linh hoạt nhiều lớp có thể thay thế nhiều đầu nối và cáp bằng cách tích hợp các kết nối liên kết trực tiếp vào bo mạch. Điều này có thể giảm bớt các bước lắp ráp, giảm rủi ro hỏng hóc cơ học, cải thiện tính liên tục của tín hiệu và tạo ra cấu trúc bên trong sạch hơn.

Đối với khách hàng, việc giảm bớt đầu nối không chỉ giúp tiết kiệm không gian. Nó cũng có thể giảm các điểm hư hỏng tiềm ẩn và cải thiện độ tin cậy-lâu dài, đặc biệt là trong các sản phẩm được sử dụng trong môi trường rung, chuyển động hoặc lắp đặt nhỏ gọn.

uốn cong

Độ tin cậy



Độ tin cậy khi uốn cong là một trong những mối quan tâm quan trọng nhất đối với-khách hàng sử dụng PCB linh hoạt cứng nhắc. Phần linh hoạt có thể cần phải uốn cong trong quá trình lắp ráp sản phẩm hoặc vẫn được gập lại bên trong thiết bị. Nếu vùng uốn quá dày, bán kính uốn cong quá nhỏ hoặc định tuyến không phù hợp, bo mạch có thể bị nứt đồng, hư hỏng lớp phủ, tách lớp hoặc hở mạch.

Để có hiệu suất uốn tốt hơn, nên tránh các bộ phận, mối hàn, vias và các góc nhọn trong các khu vực uốn đang hoạt động bất cứ khi nào có thể. Phần uốn phải được thiết kế với chất liệu, loại đồng, số lớp và độ dày phù hợp. Uốn tĩnh và uốn động cũng cần được xử lý khác nhau. Uốn tĩnh xảy ra trong quá trình lắp đặt và vẫn cố định, trong khi uốn động liên quan đến chuyển động lặp đi lặp lại và yêu cầu kiểm soát độ tin cậy mạnh hơn.

A Cố định nhiều lớp-FPC linh hoạtphải cân bằng hiệu suất điện đa lớp với các yêu cầu cơ học linh hoạt. Đây là lý do tại sao thiết kế khu vực uốn cong cần được xem xét cẩn thận trước khi sản xuất.

Vùng chuyển tiếp linh hoạt{0}}cứng là nơi phần cứng gặp phần linh hoạt. Khu vực này thường là một trong những điểm tin cậy nhạy cảm nhất. Khách hàng lo lắng về hiện tượng nứt, mỏi đồng, tách lớp hoặc hở mạch sau khi uốn, rung, luân chuyển nhiệt hoặc sử dụng lâu dài.

Kiểm soát chuyển đổi yêu cầu xem xét cẩn thận về cách xếp chồng, thiết kế lớp phủ, định tuyến đồng, cấu trúc vật liệu và ứng suất cơ học. Vùng chuyển tiếp phải tránh sự thay đổi độ dày đột ngột, các thành phần nặng, lực uốn quá mức và sự tập trung ứng suất. Thiết kế chuyển tiếp tốt giúp nâng cao độ bền cơ học và ổn định điện.

Nhiều lỗi trong các sản phẩm{0}}flex cứng nhắc xuất phát từ ứng suất liên quan đến quá trình chuyển đổi-chứ không phải do bản thân mạch điện. Do đó, việc xem xét khu vực chuyển tiếp là một phần quan trọng trong quá trình hỗ trợ DFM cho các dự án linh hoạt-cứng nhắc nhiều lớp.
